Termostato personalizado para unidades FCU de 4 tubos con temporizador de apagado automático del ventilador en modo calefacción.

    Resumen del proyecto

El proyecto del edificio ONYX en Sudáfrica requería una solución de control de climatización flexible y fiable para un sistema de unidades fan-coil (FCU) de cuatro tuberías, compatible con operaciones de refrigeración y calefacción.

El proyecto utiliza un sistema FCU centralizado donde el termostato se encarga de:

  ● Control de refrigeración y calefacción

  ● Control del ventilador de tres velocidades

  ● Control de la válvula motorizada de encendido/apagado

Si bien el termostato admite las funciones estándar de refrigeración y calefacción, el cliente identificó un requisito operativo específico solo en modo calefacción, que no se podía lograr con un termostato FCU estándar.

Para solucionar esto, Beris Tech proporcionó un termostato FCU de cuatro tuberías personalizado con un temporizador de apagado retardado del ventilador en modo calefacción, diseñado específicamente para el proyecto del edificio ONYX.

    Antecedentes del sistema y requisitos de la aplicación

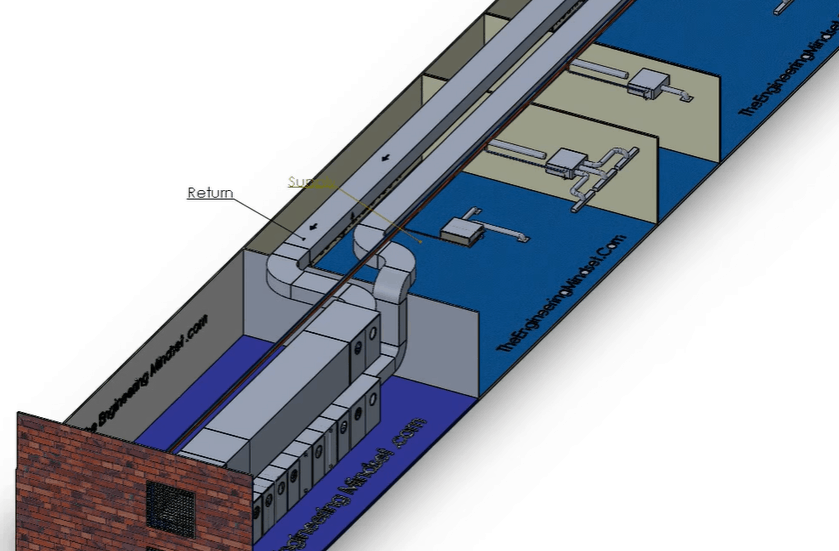

En un sistema FCU típico de cuatro tuberías:

  ● La refrigeración y la calefacción se controlan de forma independiente

  ● El termostato gestiona la velocidad del ventilador y las salidas de la válvula según el modo de funcionamiento

En modo refrigeración, la lógica de parada del ventilador estándar suele ser aceptable.

Sin embargo, en modo calefacción, el cliente observó que:

  ● Cuando se apaga la calefacción, queda calor residual dentro del intercambiador de calor de la FCU

  ● El apagado inmediato del ventilador impide una disipación de calor eficaz

  ● La temperatura ambiente desciende de forma irregular después del apagado

  ● El confort de los ocupantes se ve afectado negativamente

Por este motivo, el cliente requirió una lógica de control del ventilador personalizada, aplicada específicamente en modo calefacción, manteniendo el comportamiento estándar en modo refrigeración.

Lógica de control personalizada para el modo calefacción

La lógica personalizada se aplica solo cuando el termostato funciona en modo calefacción.

La secuencia de control requerida es la siguiente:

  ⒈ El termostato funciona normalmente en modo calefacción y activa la salida de calefacción

  ⒉ Cuando el controlador se apaga (modo de espera):

      ● La salida de calefacción se apaga inmediatamente

  ⒊ El ventilador continúa funcionando:

     ● A la misma velocidad que antes del apagado

     ● Durante un período definido de 180 segundos

  ⒋ Después de 180 segundos:

     ● El ventilador se apaga automáticamente

  ⒌ Si el controlador se vuelve a encender dentro del período de retardo de 180 segundos:

      ● La operación de calefacción normal se reanuda instantáneamente

Esta lógica garantiza una transición térmica suave sin interrumpir el funcionamiento normal del sistema.

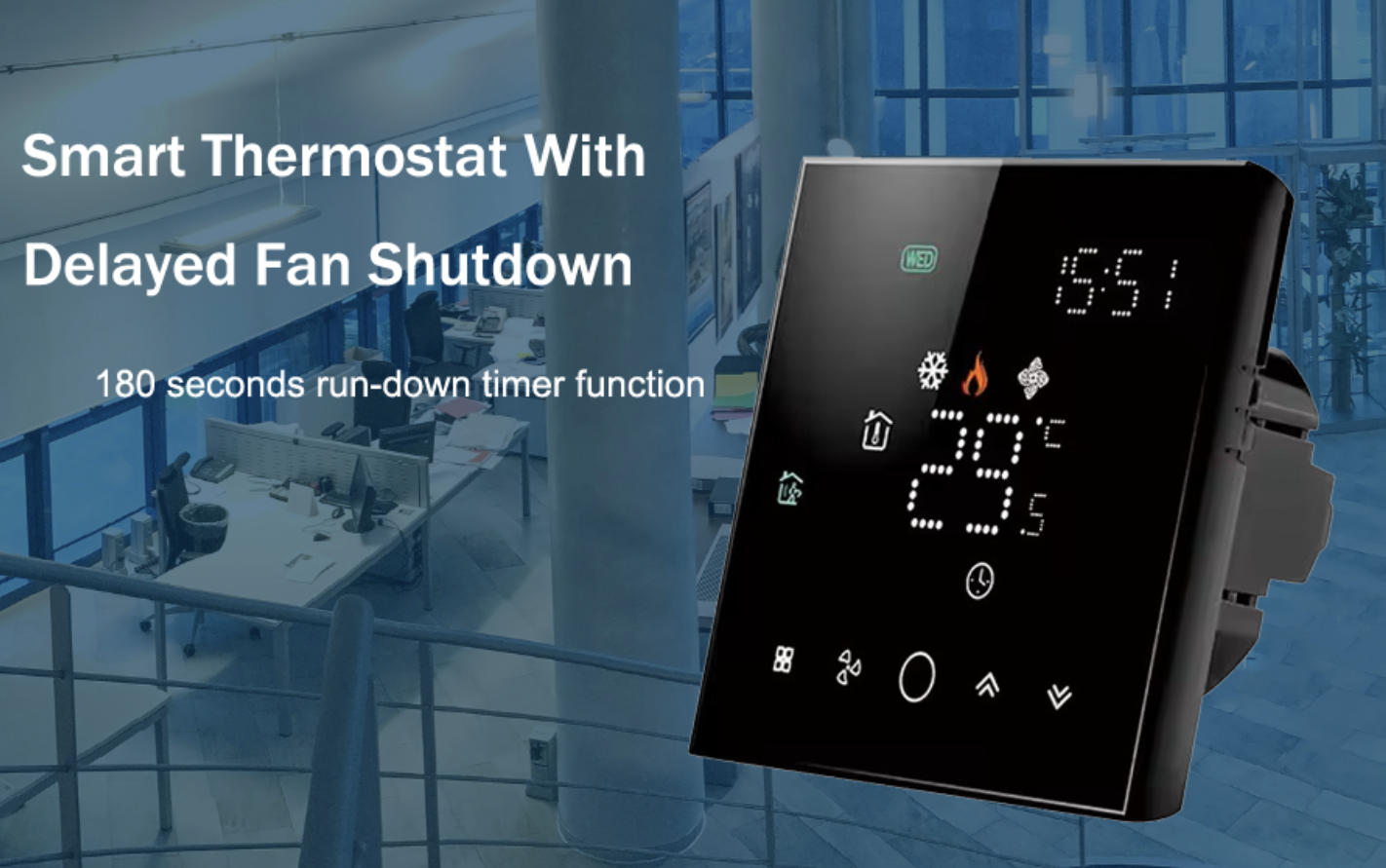

    Solución técnica de Beris Tech

Beris Tech implementó el requisito anterior mediante una lógica de firmware personalizada integrada directamente en el termostato, sin necesidad de añadir ningún controlador ni relé externo.

Características técnicas principales:

  ● Control de unidades fan-coil de 4 tubos con modos de refrigeración y calefacción

  ● Temporizador de apagado del ventilador específico para el modo de calefacción (180 segundos)

  ● Memoria de velocidad del ventilador durante el período de retardo

  ● Rutas lógicas independientes para el modo de refrigeración y el modo de calefacción

  ● Funcionamiento estable con alimentación de 95–240 VCA, 50/60 Hz

La lógica personalizada se activa solo en el modo de calefacción, lo que garantiza el comportamiento estándar de la unidad fan-coil en todas las demás condiciones de funcionamiento.

    Configuración del termostato (Versión del proyecto)

● Modelo: BT02-FCU-4W

● Alimentación: 95–240 VCA, 50/60 Hz

● Aplicación: Sistema de unidades fan-coil de 4 tubos

● Funciones:

        ● Control de refrigeración y calefacción

        ● Control de ventilador de tres velocidades

        ● Control de válvula motorizada de encendido/apagado

● Función personalizada:

● Temporizador de apagado del ventilador de 180 segundos en modo de calefacción

● Comunicación: WiFi

    Beneficios del proyecto

La lógica de funcionamiento del ventilador en modo calefacción, adaptada a las necesidades del proyecto, ofrece claras ventajas para el edificio ONYX:

  ● Mayor confort térmico tras la desconexión de la calefacción

  ● Mejor aprovechamiento del calor residual en el intercambiador de calor

  ● Transición de temperatura más natural para los ocupantes

  ● Menor estrés térmico en los componentes de la unidad fan-coil

  ● Funcionamiento del sistema de climatización alineado con el uso real del edificio

    Capacidad de personalización según el proyecto

En Beris Tech, entendemos que la lógica estándar de los termostatos no siempre se ajusta a las necesidades reales de cada proyecto.

Para el edificio ONYX, la personalización no consistió en añadir hardware, sino en perfeccionar la lógica de control para adaptarla a los escenarios reales de funcionamiento del sistema de climatización.

Nuestro equipo de ingeniería trabaja en estrecha colaboración con integradores de sistemas y propietarios de proyectos para ofrecer soluciones de control orientadas a cada proyecto, especialmente para aplicaciones de unidades fan-coil en edificios comerciales.

    Conclusión

El termostato personalizado para unidades fan-coil de 4 tubos, con temporizador de funcionamiento del ventilador en modo calefacción, se implementó con éxito en el edificio ONYX en Sudáfrica.

Este proyecto demuestra la capacidad de Beris Tech para proporcionar soluciones de control de climatización flexibles y basadas en la ingeniería, que van más allá de las funciones estándar de los termostatos.
